UWB-確保生產質量的室內跟蹤系統

Indoor Tracking System for Ensuring Production Quality

n  背景-30 多年積累的涂料專業知識

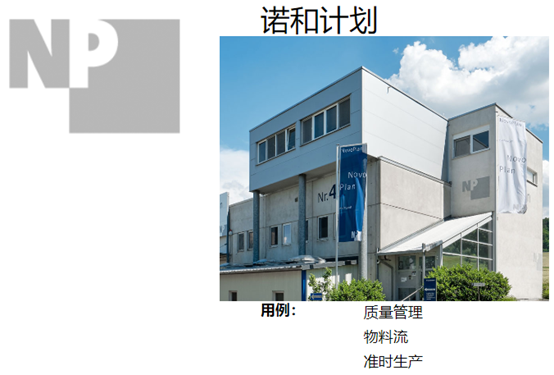

NovoPlan GmbH 是一家總部位于德國的公司，專注于表面技術。NovoPlan 擁有 30 年與歐洲、亞洲和南美客戶合作的經驗，成為塑料加工商、機器、工具和模具制造商的涂料專家。該公司還開發了自己的涂層技術 PlanoTek?，為所有行業的塑料加工領域的公司提供幫助，主要是汽車、包裝、醫療技術和文具垂直行業。

n  目標-實時定位數據保障生產質量

加強質量管理和數字化生產流程是使用實時本地化系統加速工廠創新的兩個主要驅動力。

NovoPlan 希望將整個生產流程數字化，從準備區域開始到生產區域，然后再次完成準備區域中的活動/步驟。為了加強質量管理控制，位置數據提供了關于每個產品是否以正確的方式完成生產過程以及是否花費了每個步驟所需的涂層時間的準確信息，從而確保了質量的一致性。

該系統需要滿足以下要求：

l  獲得實時流程可見性以驗證和記錄當前流程

l  由于工藝步驟的幾何形狀以及手動和機器支持步驟的組合，提供準確的 3D 定位數據

l  測量進程的時間

l  將所有職位和時間發送至內部開發的 ERP 系統

l  提供選定時間段內運動和工作量的直觀摘要

n  挑戰-惡劣環境下精度達 30 厘米

實現安裝的一個非?？量痰囊笫敲總€(gè)樣本的定位精度要求小于 30 厘米。這也是將機器放置在生產區域的結果，那里的空間和生產流程都得到了高度優化。

該場景包含混凝土和金屬墻的組合。再加上生產機器的大量金屬反射器以及由于不同的化學過程而產生的腐蝕性氣氛，它創造了一個非?？量痰沫h(huán)境。

天花板下移動的起重機給該項目帶來了進一步的挑戰。一方面，需要確保進一步的全運動能力，以免妨礙生產過程，另一方面，這也可能成為影響系統可靠性的障礙。該起重機還減少了錨安裝的自由走廊以及由此產生的錨內同步通信。

必須定位的物體連接到運輸框架上，并通過手動和起重機移動。框架的最終運動完全不同，提高了分析要求。

n  解決方案-兩種定位方法合并為一個安裝

總定位面積共700 m 2，分為準備區和生產區。這兩個領域不同的定位要求導致了不同的做法。由于僅需要 2D 定位，因此準備區域配備了 Anchor，生產區域覆蓋有帶有定向天線和氣壓計的錨，以實現3D 定位。為了獲得最 佳的高度信息，在標簽進入生產區域的新周期之前進行校準。刷新率設置為100毫秒，以確保精 確計時，同時滿足所需的電池壽命。

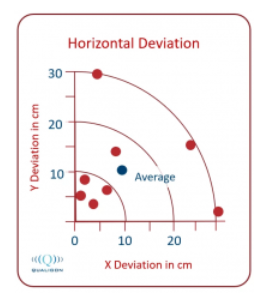

憑借詳細的規劃和獲得專利的定向錨技術，Qualigon 在金屬起重機與附著物體一起移動或標簽可見度降低的情況下也能夠確保高精度。作為 RTLS 安裝一部分的廣泛測試階段表明，50% 的情況下水平和垂直平面偏差小于 10 厘米。

安裝錨點和設置網絡后，QUALIGON 專家花了不到一周的時間開始優化系統以及廣泛的驗證階段。

通過使用開放的 Sewio API，可以輕松、順利地訪問 RTLS 數據并將其傳輸?shù)絻?nèi)部 ERP 系統，并且是作為 NovoPlan 和 QUALIGON 的聯合項目進行的。

n  結果-用于改進質量管理的數字孿生

RTLS 不僅滿足定義的要求，而且還通過引入以下列出的更多優勢超越了這些要求。生產和管理團隊現在可以獲得流程的完整實時視圖。對象流是可見的，并且可以比以前更快、更容易地識別瓶頸。這提供了創建工廠數字孿生并基于真實數據執行模擬和預測的可能性。

另一個主要好處是質量管理水平的高度提高以及對每種加工產品進行記錄的可能性。這通過向客戶提供新獲得的信息來增進客戶關系，并且也供優化和質量部門內部使用。

生產過程的數字化轉型讓人感覺現在的生產狀態是基于長期的專業知識進行的。反過來，這現在也可以表示為可量化的關鍵績效指標。

使用 Sewio 的 RTLS，NovoPlan 能夠增強和數字化其流程并引入智能生產。所有這一切都是通過維持對機器的投資和保持完善的流程來實現的。再加上從舊方法到新的 RTLS 驅動的數字化的平穩過渡，與“全新”方法相比，這可以節省大量成本。

隨著已安裝的 RTLS 就位，可以非常輕松地應用新用例，而無需額外成本，例如，通過使用地理圍欄或在 ERP 系統中引入物料流和處理來提高員工安全。除此之外，NovoPlan 還計劃在更多生產區域安裝 RTLS，這同樣不需要對當前系統進行任何重新配置，只需要額外的錨點即可覆蓋更多區域。
