物聯網無線技術-LORA

影響無線通信距離因素

自身因素：

○ 接收靈敏度

○ 發射功率

○ 發射天線增益

○ 接收天線增益

環境因素：

○ 障礙物

○ 發射與接收天線高度

○ 電磁干擾

○ 天氣影響

○ 移動情況

物聯網無線技術

A：接收靈敏度

接收機能夠識別到的、低的電磁波能量。單位也是dBm。

靈敏度越高，傳輸距離也越遠。

每增加3dB，接收靈敏度提高一倍。

之所以接收靈敏度不用“瓦”這個功率概念，是因?yàn)閷?shí)在太小了，例如藍牙的-90dBm約合0.000000001毫瓦，GPS的-150dBm，只有10的負15次方毫瓦。

• UWB（-96dBm）

• BLE（-90dBm）


• WiFi/11g（-85dBm）


• LTE（-110dBm）

• NB-IoT（-130dBm）

• LoRa（-142dBm）

• GPS（-150dBm）

LORA的理想環境距離50KM，接收靈敏度高是LORA的優勢。

B：天線

在無線系統中，天線被用來把電流波轉換成電磁波，在轉換過程當中還能夠?qū)Πl(fā)射和接收的信號進行“放大”，這種能量放大的度量成為 “增益（Gain）”。天線增益的度量單位為“ dBi ”。

因?yàn)闊o線系統中的電磁波能量是由發射設備的發射能量和天線的放大疊加做用產生，所以度量發射能量同一度量－增益（ dB ），例如，發射設備的功率為 100mW ，或 20dBm ；天線的增益為 10dBi ，則：
             發射總能量＝發射功率（ dBm ）＋天線增益（ dBi ）
                         ＝ 20dBm ＋ 10dBi
                         ＝ 30dBm
或者：              ＝ 1000mW
                         ＝ 1W

在“小功率”系統中（例如無線局域網絡設備）每一個 dB 都很是重要，特別要記住“ 3 dB 法則”。
            每增長或下降 3 dB ，意味著增長一倍或下降一半的功率：
                       -3 dB = 1/2 功率
                       -6 dB = 1/4 功率
                       +3 dB = 2x 功率
                       +6 dB = 4x 功率

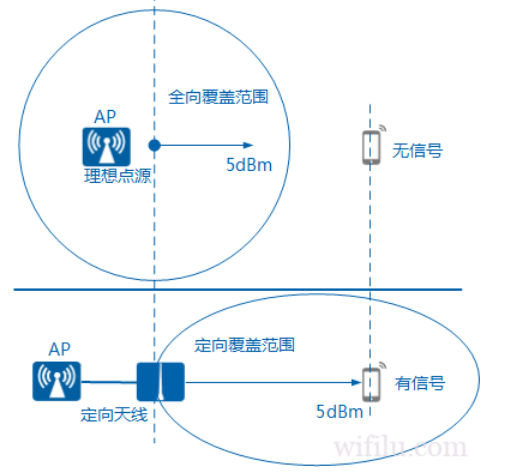

天線并沒有增加信號的能量，只是更改了信號的覆蓋。天線的方向圖可以展示信號的能量分布

C：發射功率

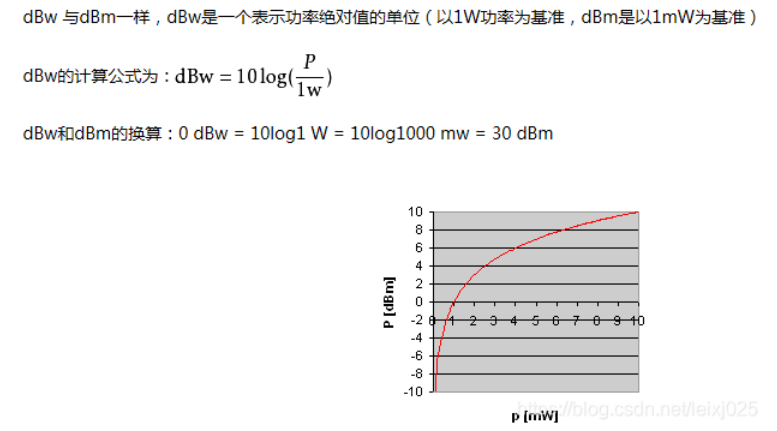

dBm = 10 x log[ 功率 mW]

EIRP（Effective Isotropic Radiated Power）

有效全向輻射功率EIRP（Effective Isotropic Radiated Power）其計算公式為

EIRP = P – Loss + G。

 P：射頻的發射功率，是天線的輸入功率，每路射頻的發射功率之和，即組合功率，單位dBm。例如一臺3*3 MIMO的AP，有3路射頻，假設單路射頻的發射功率是20dBm(100mW)，放大3倍約為5dB，則組合功率是20 + 5 = 25dBm(300mW)。

Loss：連接天線的轉接頭和饋線等線路損耗，單位dB。

G：天線增益，單位dBi或dBd。具體概念可參見天線增益。

例如組合功率是25dBm，線路損耗是1dB，天線增益是3dBi，

則EIRP = 25 – 1 + 3 = 27dBm。

中國對于EIRP的限制

2.4GHz頻段（天線增益＜10dBi時：≤100mW或≤20dBm，一般是家用路由器和室內AP；天線增益≥10dBi時：≤500mW或≤27dBm，一般是室外AP）

5.2Ghz頻段（36~64信道）≤200mW或23dBm

5.8Ghz頻段（149~165信道）：≤2000+mW或33dBm

LoRa支持+20dBm -100mW電壓變化時恒定的射頻功率輸出。

LORA通訊

LoRa作為一種低功率、長距離、經濟實惠、簡單高效的無線數字通信技術被人所熟知，被廣泛用于全球智能抄表應用和軍事空間通信領域。是LPWAN通信技術中極具代表性技術，LoRa主要在全球免費頻段運行，包括433、868、915MHz等。

LoRa技術本身擁有超高的接收靈敏度和超強的信噪比。LoRa融合了數字?jǐn)U頻、數字信號處理和前向糾錯編碼技術。

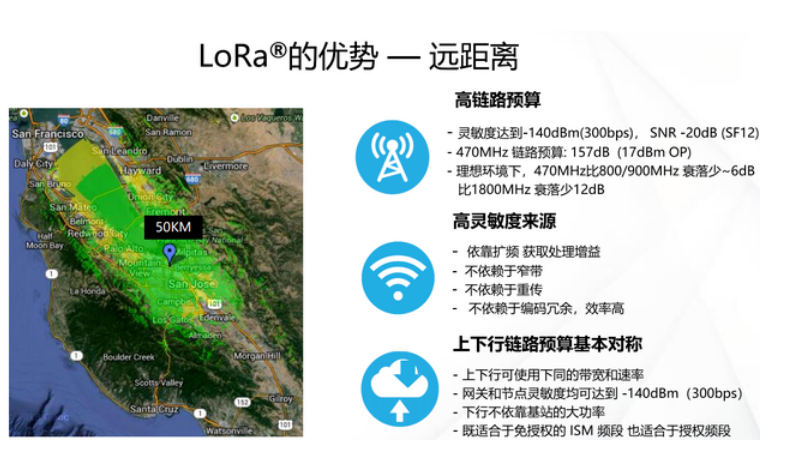

1、遠距離：

由于LoRa采用了擴頻技術，且敏度更接近香農極限定理，降低了信噪比要求，傳播距離更長，即使是50Km也沒有問題。

通常來說20dBm（100mW）的在低空速下距離可達4～6KM，功率再大些的30dBm(1W)空曠下可達8～10KM；

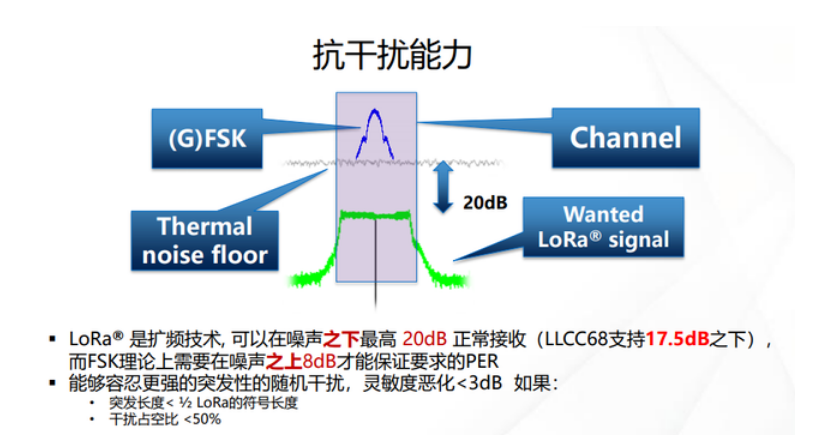

2、抗干擾能力：

在所有的物聯網通信技術中，LoRa技術可在噪聲下20dB解調，而其它的物聯網通信技術必須高于噪聲一定強度才能實現解調。

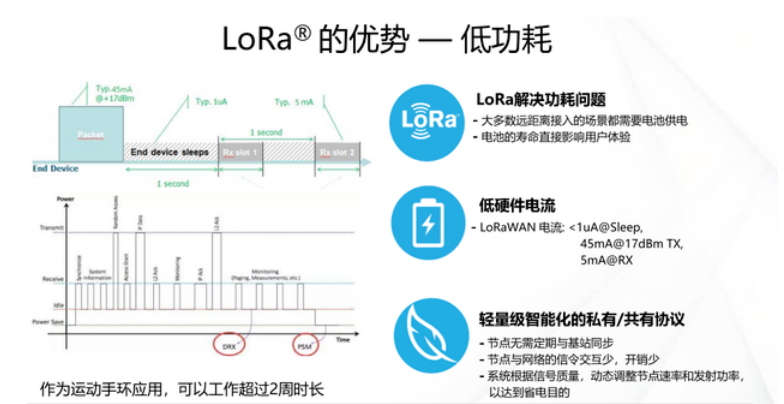

3、低功耗：

LoRaWan在睡眠狀態電流甚至低于1μA，發射17dBm信號時電流僅為45mA，接受信號時電流僅為5mA。

4：LORA數據通訊

● 在LoRa模式中大數據包長度是255個字節。

● 傳輸速率：幾百到幾十Kbps，速率越低傳輸距離越長

● 支持128個信道，接收和發送可選擇不同信道

● LORA（私有、節點數有限，節點帶寬大）和LORAWAN（相對標準、節點是大，節點帶寬?。﹥煞N通訊架構，適用不同的應用場景

● LORA中繼是軟件通訊技術解決更長距離LORA信號覆蓋

● 硬性設備形態：LORA節點、LORA網關或LORAWAN網關、LORA中繼）

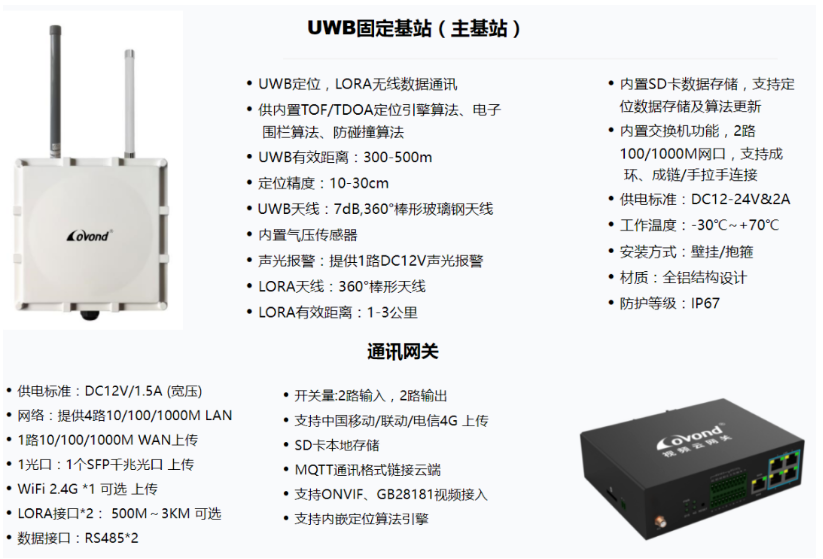

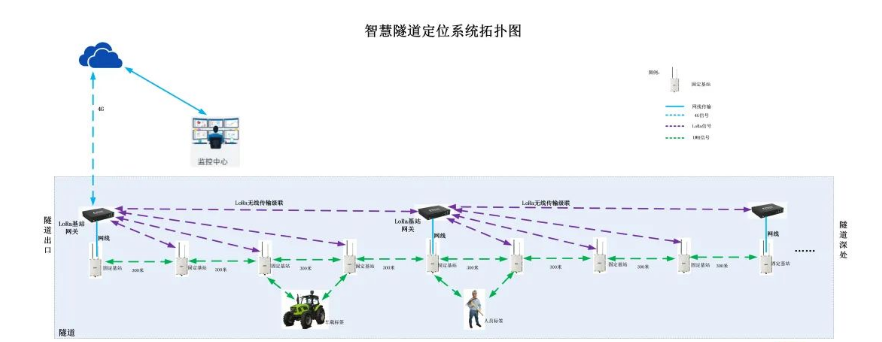

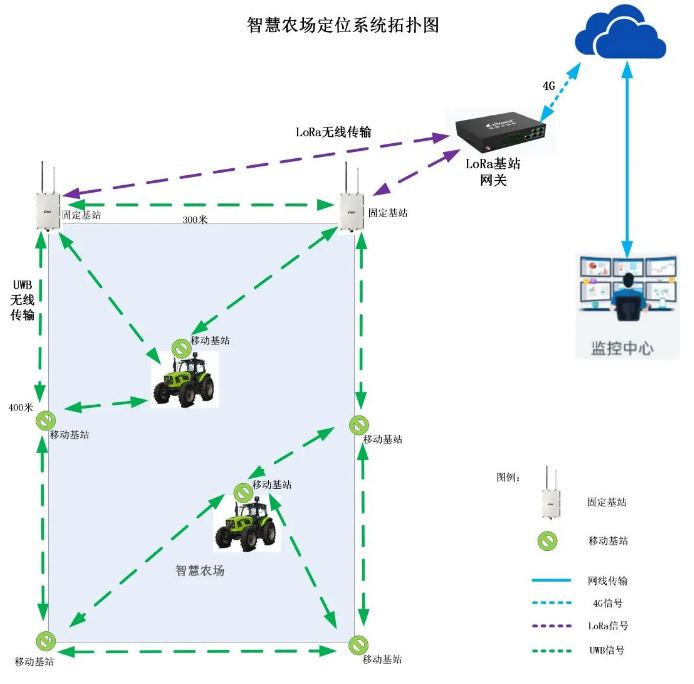

UWB+LORA（基站方式）

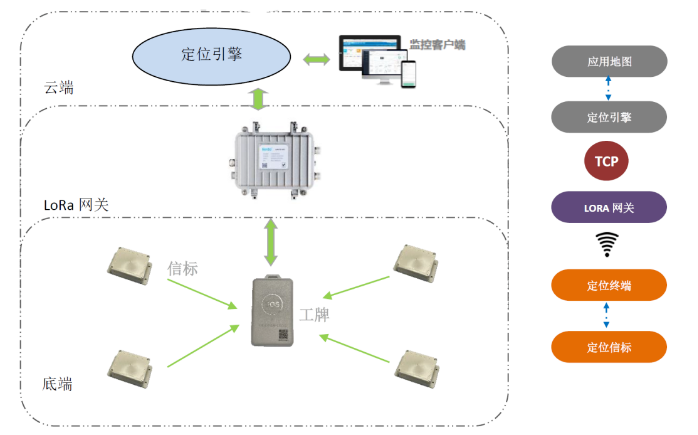

UWB+LORA（信標方式）

○ UWB采用5頻道，6.2-6.7GHz

○ LORA頻段：410-570Mhz

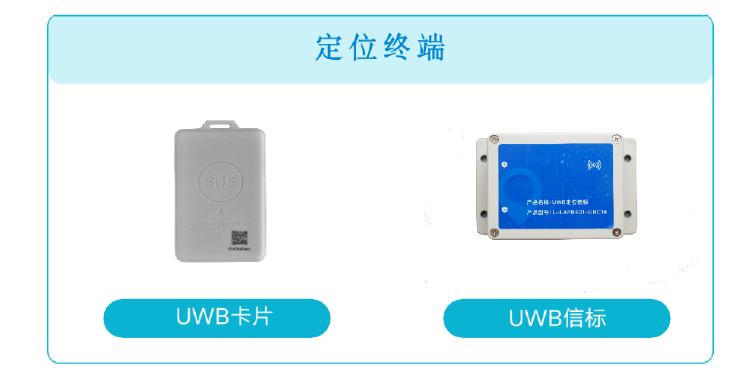

○ UWB信標：38AH電池，3-5年

○ UWB+LORA胸卡：一個月以上
