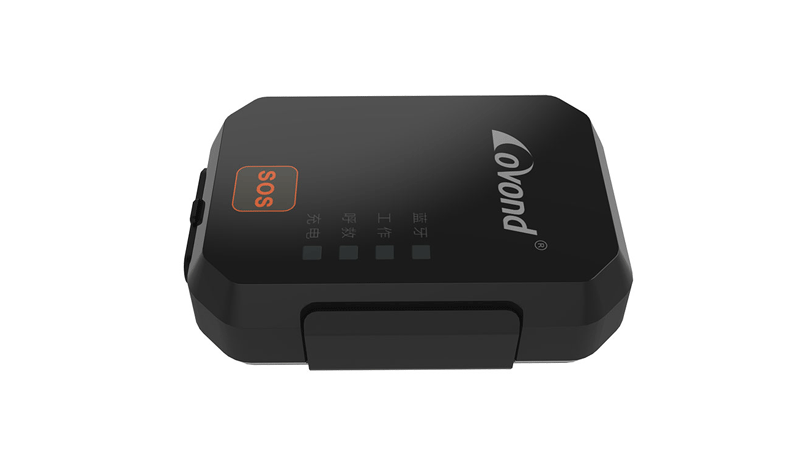

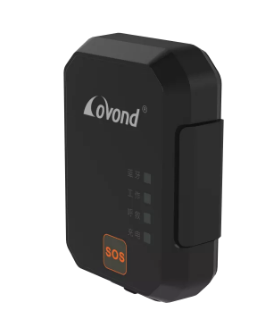

uwb定位標簽

●適用手環、肩佩、安全帽卡扣方式 ●二維/一維定位 ●三維定位高度-氣壓傳感器(可選) ●加速度傳感器 ●藍牙通訊(可選) ●運動、靜止、休眠三種狀態 ●SOS按鍵/開機&關機 ●語音/文字提示

●600mAH電池 ●磁吸充電 ●UWB配置及升級 ●電源和測距指示燈 ●1-100HZ可設 ●電子墨水屏(可選) ●防水防撞設計 ●定位精度30- 50厘米 ●PA可選

uwb標簽定位，主要用途是配合uwb定位基站實現室內定位。目前UWB的主流定位算法是TDOA/TOF三角定位，AOA/PDOA尚不成熟。

UWB定位標簽為有源設計，需要內置鋰電池，缺省是600mAH的鋰電池。高精度室內定位電量低的情況需要外部充電，由于鋰電池的自身保護的特點，一般在電量低于80%時應該自動保護，及時充電。

視頻展示：

如何延長定位標簽的待機時間？

o 設計電源開關，不使用情況下關機

o 長按SOS，標簽進入待機模式

o 設計加速度傳感器，標簽靜止情況，低功耗工作模式。

o 標簽和基站的交互頻率，缺省是1Hz，頻率越低，待機時長就越久。

o 標簽具備基站喚醒等節電模式

UWB主動定位標簽和被動定位標簽

目前市場提供的多為UWB被動定位標簽。主動定位指標簽本身包括定位引擎，自主解算位置信息，需要的CPU資源和功耗都大。除非時一些類似車載或機器人的特殊應用場景。

UWB被動定位標簽的主動定位用法

可以通過手機或外部藍牙設備和UWB定位標簽實現通訊，手機或外部藍牙設備實現定位引擎自主解算位置信息。

這種應用場景，標簽的功耗也比較大，長期使用建議外部獨立供電。

UWB定位標簽的佩戴方式

人員定位

考慮到人體對UWB信號的干擾，建議U采用安全帽、肩帶、腕帶的佩戴方式。不建議胸卡的方式。

設備定位

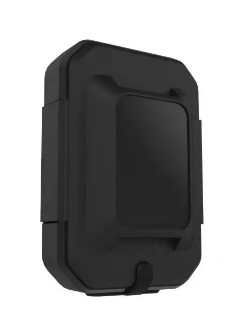

金屬物體，底座設計了磁體，可以吸附在金屬物體上，建議安裝在頂部。為了增加工作時長，可以選擇獨立的大電池供電底座。

非金屬物體，底座設計了3M膠黏貼的方式，或固定孔安裝的方式

UWB室內定位+室外北斗定位

o 可以采用獨立的北斗定位設備，實現在室外具備北斗信號的情況下，采用北斗定位

當進入部署了UWB定位基站的環境，喚醒UWB定位標簽實現UWB室內定位

性能特點

1.準確定位

脈沖脈沖定位精度高，利用超寬帶無線電通信在室內和地下進行精準定位，而GPS定位系統只能在GPS定位衛星的可視范圍內工作。與提供絕 對地理位置的 GPS 不同，超短脈沖定位器可以給出定位精度高達 10 厘米的相對位置。

2、系統容量大

1S內可同時工作的標簽多，容量高。 UWB使用的帶寬在1GHz以上，甚至高達幾GHz，因此每個UWB信號發送的持續時間很短。帶寬的增加使得信道容量的增加遠遠大于信號功率增加帶來的效果，這正是提出的超寬帶技術背后的理論機制。

3. 高速數據傳輸

UWB 在上升點和下降點使用時域脈沖（幾納秒）直接實現調制。超寬帶傳輸將調制信息過程放在一個很寬的頻段上，這個過程的持續時間用來確定帶寬占用的頻率范圍。

4. 強大的多徑解析能力

由于其極高的工作頻率和極低的占空比，UWB 具有非常高的分辨率。窄脈沖多徑信號在時間上不易重疊，多徑分量容易分離，因此可以充分利用發射信號。活力。實驗表明，在常規無線電信號多徑衰落深度為10~30dB的多徑環境中，UWB信號的衰落小于5dB。

5.隱蔽性好

由于UWB具有非常寬的頻譜和非常低的能量密度，因此信息傳輸?shù)陌踩院芨?。另一方面，由于能量密度低，UWB 設備對其他設備的干擾非常低。

6、抗干擾能力強

UWB 擴頻處理增益主要取決于脈沖占空比和用于發送每個比特的脈沖數。 UWB的占空比一般為0.01-0.001，具有比其他擴頻系統高得多的處理增益，抗干擾能力強。一般來說，UWE抗干擾處理增益在50dB以上。

7. 低功耗

UWB 系統使用間歇脈沖發送數據。脈沖持續時間很短，一般在0.20ns到1.5ns之間，占空比很空。系統功耗可以非常低。功率僅為幾百μW-幾十mW。民用UWB設備的功率一般是傳統手機所需功率的1/100左右，藍牙設備所需功率的1/20左右。因此，UWB 設備的電池壽命相對于傳統無線設備具有很大的優勢。

8. 低成本

UWB無線通信系統接收機沒有本振、功率放大器、鎖相環（PLL）、壓控振蕩器（VC0）、混頻器等，因此結構簡單，設備成本會很低。此外，在包括UWB標簽、UWB基站在內的產品的使用中，最關心的是系統穩定性。日常運營成本，受臺風、暴雨等影響時的恢復成本將在產品銷售時添加到價格中。對此，EHIGH形成了一套自組織網絡和自維護產品設計，有效降低維護成本，優化投入成本。

9.無線同步

無線同步是指每個UWB定位基站不斷地與其他基站交換自己的團隊時鐘信息，最終實現并保持全球時間協調。無線同步方法依賴于 UWB 測量時間精度。時間精度越高，兩個基站之間的時間誤差越小，時間同步度越高。無線同步方式的優點是基站和基站之間不需要有線連接，因此UWB定位系統的部署難度小，成本低。

· 適用手環、肩佩、安全帽卡扣方式

· 二維/一維定位

· 三維定位/高度-氣壓傳感器（可選）

· 加速度傳感器

· 藍牙通訊（可選）

· 運動、靜止、休眠三種狀態

· SOS按鍵/開機&關機

· 語音/文字提示

· 600mAH 電池

· 磁吸充電

· UWB配置及升級

· 電源和測距指示燈

· 1-100HZ可設

· 電子墨水屏（可選）

· 防水/防撞設計

· 定位精度30-50厘米

· PA可選

1.準確定位

脈沖脈沖定位精度高，利用超寬帶無線電通信在室內和地下進行精確定位，而GPS定位系統只能在GPS定位衛星的可視范圍內工作。與提供絕對地理位置的 GPS 不同，超短脈沖定位器可以給出定位精度高達 10 厘米的相對位置。

2、系統容量大

1S內可同時工作的標簽多，容量高。 UWB使用的帶寬在1GHz以上，甚至高達幾GHz，因此每個UWB信號發送的持續時間很短。帶寬的增加使得信道容量的增加遠遠大于信號功率增加帶來的效果，這正是提出的超寬帶技術背后的理論機制。

3. 高速數據傳輸

UWB 在上升點和下降點使用時域脈沖（幾納秒）直接實現調制。超寬帶傳輸將調制信息過程放在一個很寬的頻段上，這個過程的持續時間用來確定帶寬占用的頻率范圍。

4. 強大的多徑解析能力

由于其極高的工作頻率和極低的占空比，UWB 具有非常高的分辨率。窄脈沖多徑信號在時間上不易重疊，多徑分量容易分離，因此可以充分利用發射信號?；盍?。實驗表明，在常規無線電信號多徑衰落深度為10~30dB的多徑環境中，UWB信號的衰落最大小于5dB。

5.隱蔽性好

由于UWB具有非常寬的頻譜和非常低的能量密度，因此信息傳輸?shù)陌踩院芨?。另一方面，由于能量密度低，UWB 設備對其他設備的干擾非常低。

6、抗干擾能力強

UWB 擴頻處理增益主要取決于脈沖占空比和用于發送每個比特的脈沖數。 UWB的占空比一般為0.01-0.001，具有比其他擴頻系統高得多的處理增益，抗干擾能力強。一般來說，UWE抗干擾處理增益在50dB以上。

7. 低功耗

UWB 系統使用間歇脈沖發送數據。脈沖持續時間很短，一般在0.20ns到1.5ns之間，占空比很空。系統功耗可以非常低。功率僅為幾百μW-幾十mW。民用UWB設備的功率一般是傳統手機所需功率的1/100左右，藍牙設備所需功率的1/20左右。因此，UWB 設備的電池壽命相對于傳統無線設備具有很大的優勢。

8. 低成本

UWB無線通信系統接收機沒有本振、功率放大器、鎖相環（PLL）、壓控振蕩器（VC0）、混頻器等，因此結構簡單，設備成本會很低。此外，在包括UWB標簽、UWB基站在內的產品的使用中，最關心的是系統穩定性。日常運營成本，受臺風、暴雨等影響時的恢復成本將在產品銷售時添加到價格中。對此，EHIGH形成了一套自組織網絡和自維護產品設計，有效降低維護成本，優化投入成本。

9.無線同步

無線同步是指每個UWB定位基站不斷地與其他基站交換自己的團隊時鐘信息，最終實現并保持全球時間協調。無線同步方法依賴于 UWB 測量時間精度。時間精度越高，兩個基站之間的時間誤差越小，時間同步度越高。無線同步方式的優點是基站和基站之間不需要有線連接，因此UWB定位系統的部署難度小，成本低。

· 適用手環、肩佩、安全帽卡扣方式

· 二維/一維定位

· 三維定位/高度-氣壓傳感器（可選）

· 加速度傳感器

· 藍牙通訊（可選）

· 運動、靜止、休眠三種狀態

· SOS按鍵/開機&關機

· 語音/文字提示

· 600mAH 電池

· 磁吸充電

· UWB配置及升級

· 電源和測距指示燈

· 1-100HZ可設

· 電子墨水屏（可選）

· 防水/防撞設計

· 定位精度30-50厘米

· PA可選
