RFID定位-從識別走向感知

知識點：

■ 采用125～134KHz頻率，遵循ISO/IEC 18000系列規范的設備和系統，采用的標簽為無源的，常稱其為無源RFID標簽系統，不涉及定位。

■ 采用13.56MHz頻率， 遵循ISO/IEC 18000系列規范的設備和系統 ，同上。

■ 采用433.92 MHz或860～960MHz，遵循ISO/IEC 18000系列規范的設備和系統，采用無源和有源兩種RFID標簽規格，不涉及定位。

■ 采用2.4G或5.8GHz，遵循ISO/IEC 18000系列規范的設備和系統，采用有源標簽，除了簡單讀取標簽信息的應用外，可實現定位功能，也就是大家所說的RFID定位了。

■ 采用2.4G或5.8GHz，遵循IEEE802.11協議的，即我們大家較為熟悉的Wi-Fi技術，可實現定位功能。

■ 采用2.4G，遵循IEEE802.15.1協議，即BLE（藍牙4.0及以上）定位。

■ 采用2.4G，遵循IEEE802.15.4協議，大家熟知的ZigBee定位。

■ 采用3.5G～10GHZ，但遵循IEEE802.15.4a協議的，即所說的UWB超寬帶定位技術。

2003年沃爾瑪采用UHF RFID技術追蹤商品起，在后續接近20年的發展時間里，RFID標簽一直在碎片化的長尾市場中被大量使用：如在供應鏈的各環節通過RFID技術實現實物流轉信息的快速自動識別，實現整個供應鏈的可視化，支撐面向監管、企業產品溯源、消費者商品防偽等應用場景需求。

從2013年至今，將無源的RFID技術用于感知則成了新的發展方向。RFID讀寫器除了能提供RFID標簽的ID信息外，還能提供標簽返回信號的強度值（RSSI）、相位值（Phase）以及多普勒頻率（Doppler Frequency）等參數，利用這些參數可以實現基于RFID的精準定位、追蹤、動作和行為感知等，極大地拓展了RFID應用的范圍和層次，使RFID技術從識別走向感知。

從無源感知到泛在感知

作為近年來的一項新興技術，無源感知以其特有的感知機理和方法，逐漸成為泛在感知計算領域的核心支撐技術。

與傳統的有源感知相比，無源感知主要依賴于從環境中獲取的能量完成計算、感知與通信，無需電源對終端節點持續供電，因此，它在續航、部署、維護等方面擁有傳統有源感知無法匹及的潛在優勢。

而在眾多的感知技術之中，RFID由于標簽的輕量級、可標記、易部署等特征，成為無源感知的重要媒介。RFID的出現不僅僅是提供了物品“身份識別”的能力，還為實現“可標記”的無源感知提供了新的機遇。

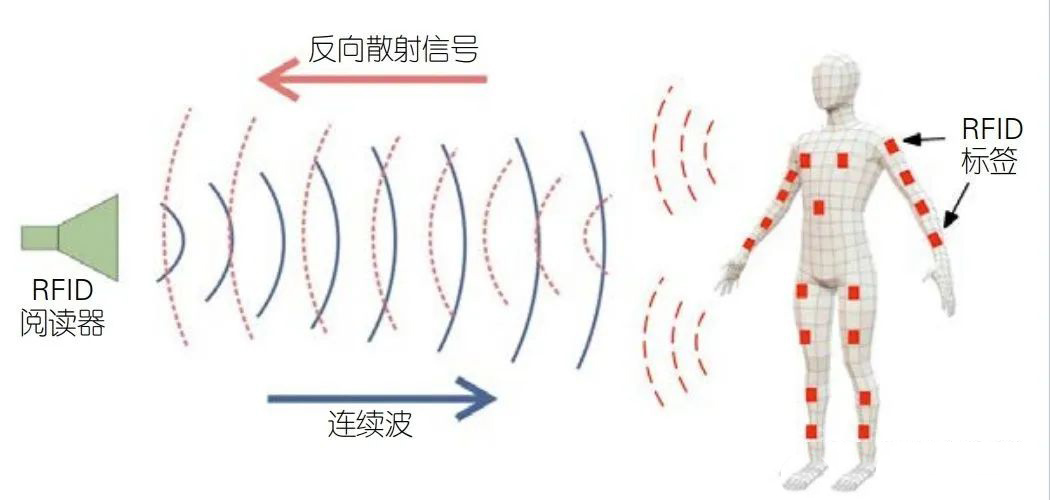

利用反向散射通信機制的環境敏感特性，RFID系統可以基于標簽反射信號中攜帶的環境因素的動態特征對指定對象進行感知，例如肢體行為識別、呼吸及心跳監測等，而這些特性才是RFID技術能夠?qū)崿F(xiàn)由“識別”到“感知”蛻變的根本原因。

有源RFID定位

RFID定位系統目前較常見的是 2.4G + 125KHz 的雙模雙頻定位定位。125KHz頻段主要用于激活定位標簽，激活距離一般在1~5米，這樣的定位也稱為半有源RFID定位。

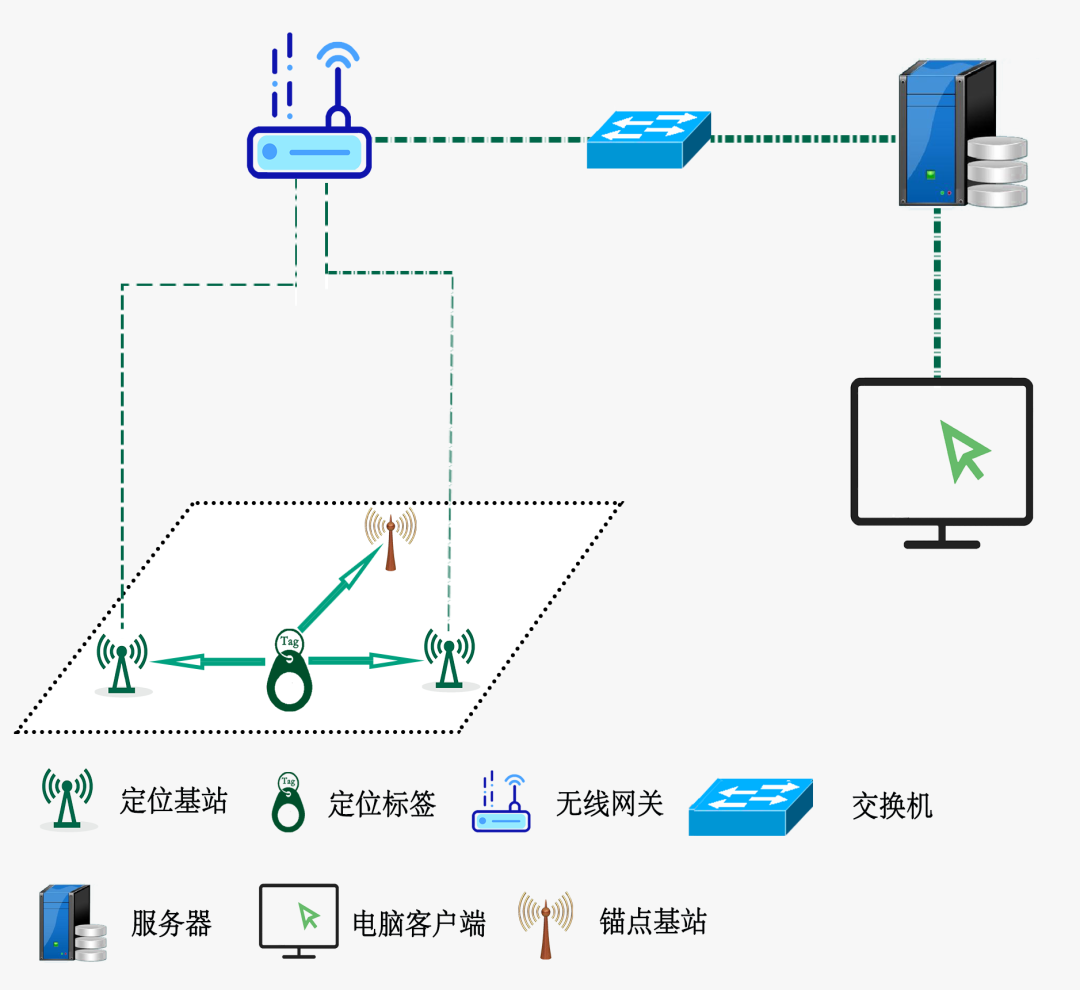

半有源RFID定位系統由低頻激活器/錨點基站、定位標簽、定位基站/閱讀器、定位軟件四部分組成；

低頻激活器利用125K低頻觸發技術及低頻信號界線明顯的優勢實現位置跟蹤；

電子標簽具有全球惟一的ID號碼并按照事先預定時間向外發送電子載波（包含標簽ID、激活器ID、RSSI場強值、電量狀態等）；

讀寫器實時接收電子標簽發出的載波信號并將載波信號傳輸?shù)胶笈_管理系統。

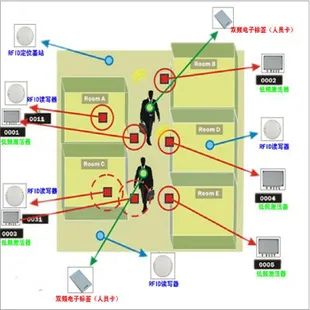

125KHz激活器主動發射連續低頻脈沖信號（載波數據中含該激活器編號）；低頻激活標簽持續打開低頻接收功能，當收到某激活器的激活信號時，該標簽的低頻芯片將實時解析出該激活器編號，同時檢測出該低頻信號的RSSI場強值，然后喚醒并傳入MCU單片機，接著打開板載的2.4G無線射頻芯片進行一次強信號發射（無線發射的數據包中含標簽ID和激活器編號以及低頻場強RSSI值）。有效識別范圍內的2.4G讀寫器將收到該標簽以2.4G頻段發射的數據包，解析出該數據包中的RFID電子標簽ID號和激活器編號后以及RSSI值后立刻上傳到上位機電腦。上位機根據事先設置在各個地方的激活器、讀寫器位置做出位置判定并實時在定位軟件中顯示出來。

RFID區域定位特點

■ 工作模式：定位基站采用2.4GHz場強檢測技術和125KHz半有源技術，工作模式為“主動或被動式”。

■ 定位精度：2.4GHz射頻天線的識別精度為10m~100m，內置的125KHz低頻天線的發射距離可達到0~8m；讀寫器可外擴3路125KHz低頻天線加長發射距離。

■ 標簽的功耗較低，標簽正常情況下能用2年以上

■ 激活天線主要安裝在出入口區域，輔助進出判斷和定位，低頻激活天線分為地感式線圈天線和棒狀天線兩種

■ 閱讀器分單頻、雙頻兩種，單頻頻率為2.4G，雙頻頻率分為2.4G和125K，閱讀器安裝在定位區域內

■ 定位標簽為2.4G與125K雙頻半有源RFID電子標簽，定位標簽定時向外發送2.4G信號，和接收125K激活信號。

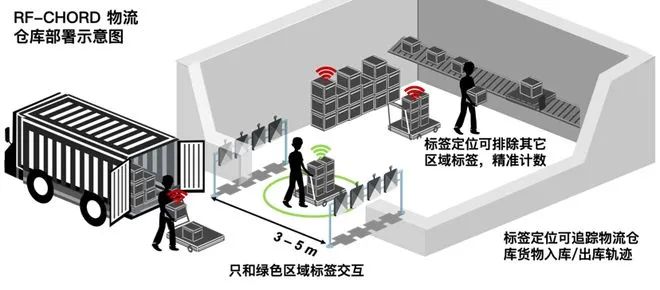

價格低和待機長是RFID定位的優勢，在只需要區域定位的需求，可以考慮RFID定位。

1、隧道人員識別定位

2、學校學生定位、進出學校管理

3、資產實時定位、盤點、防盜

4、法院、檢察院、公安局訪客定位

5、其他精度要求3-5米的區域定位應用

RFID定位產品

定位標簽

● 工作頻段：2.4 GHz&125K

● 通訊速率：250Kb/s、1Mb/s、2Mb/s

● 識別速度：200公里 / 小時

● 有效識別距離達80米

● 工作時長高達24個月

● AES128位加密，幾乎不可破解；軟件再次加密

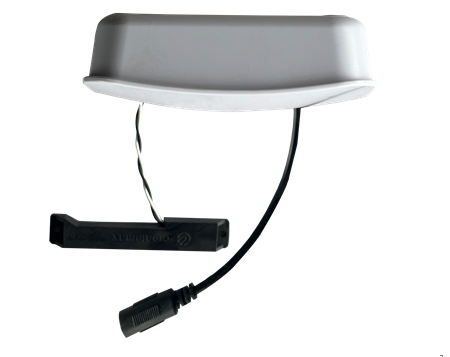

錨點基站

采用125K有源RFID技術，完成區域定位功能，也就是存在性監測和一維定位。

● 工作頻段：125K

● 有效錨定距離3-5米

● 識別速度：200公里 / 小時

● 同時錨定256張以上的定位標簽

定位基站

采用2.4G和125K雙頻有源RFID技術，主要功能是錨定雙頻定位標簽，同時讀取在定位基站附近的雙頻有源RFID定位標簽，并將相關定位數據發送至服務器。完成區域定位功能，也就是存在性監測和一維定位。

● 工作頻段：2.4 GHz&125K

● 通訊速率：250Kb/s、1Mb/s、2Mb/s

● 識別速度：200公里 / 小時

● 傳輸通訊距離：80米
