首創UWB精細網格化的數字視頻位置空間結構化-賦能視頻監控

UWB位置空間賦能視頻監控

目標位置空間感知實現數字視頻位置結構化，讓視頻監控更加智能和便捷；

一、關于視頻結構化

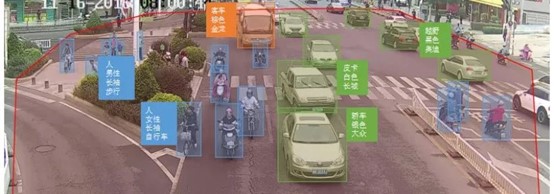

視頻結構化是指根據視頻畫面中呈現出的人、車、物、顏色、數字及其他屬性特征，建立視頻大數據結構化平臺。視頻被結構化后，存入相應的結構化數據倉庫，存儲的容量極大降低，視頻智能檢索也方便很多；

傳統意義視頻結構化是利用深度學習技術對視頻進行逐幀分析，解析出視頻幀中感興趣的目標、并且進一步推理出每個目標感興趣的屬性，最后將這些目標、屬性保存成結構化數據（能與每幀關聯起來）。

l  行人結構化：對于視頻圖像中的人物，并可提供行人的各種結構化特征屬性信息，包括衣著和裝飾物特征：上衣、褲子、裙子和連衣裙、鞋子、帽子、太陽鏡墨鏡、圍巾、皮帶腰帶；攜帶物特征：?jiǎn)渭缈姘?、雙肩背包、手提包、拉桿箱、雨傘；人體特征：頭發、面部。

l  車輛結構化：對于視頻圖像中的車輛，可進行多車道車輛檢測、車頭車尾檢測識別功能，能夠提取識別車輛的10多項結構化屬性信息，包括車輛號牌、車身顏色、車輛品牌、車輛類型、子品牌、車輛年款及各種車輛特征物信息，如：年檢標、遮陽板、掛件、擺件、紙巾盒、安全帶等。

視頻結構化后讓實時視頻顯示更加智能化，同時也讓視頻檢索更加方便和智能化；

二、基于視頻分析的視頻結構化的不足點

視頻分析結構化大致可以分為兩大類：辨認類（Recognition）和分析類（Detection）

l  辨認類用于辨認目標，對于識別要求高，一般不能低于95%，否則導致大量的誤判就沒有實際應用價值。辨認類對于攝像機的安裝及使用環境有高要求；

     在安全管理的應用場景，辨認類（Recognition）識別的應用價值高；

l  分析類，比如安全帽佩戴、著裝、抽煙；基于AI的視頻分析類一般需要實際環境遷移再學習，才能提供相對滿意的分析結果。分析類準確度沒有辨認類高，一般要求不低于85%，再低就沒有什么落地實用價值。

有些場景目標計數的分析類（比如有嚴格人數要求的作業管理）識別率要求比較的高，基本要保證在95%以上，基于視頻AI的分析類目標計數往往不到這樣的要求。

辨認類是智能視頻監控的基本；通過分析類識別危險或違紀的事件，同時需要辨別出目標對象。辨認類的要求比分析類的要求高，很多視頻監控場景，只具備實現分析類識別。沒有辦法實現基于視頻分析的目標辨認。

辨認類視頻分析對于攝像機的安裝以及目標的像素、環境等都有一定的要求；

類似人臉識別和車牌識別等目標辨認類的視頻分析，對于目標和攝像機的角度以及識別部分也有嚴格要求；需要完整拍攝到人臉和車牌，且不能有類似帶口罩、車牌污染、或者臉部/車牌遮擋現象。

人臉識別和車牌識別對于環境的照度也有一定要求，此外雨雪等天氣因素，會導致識別誤差增大；

監控類攝像機多數不能應用于目標視頻分析，尤其不能應用辨認類的視頻分析；

基于視頻分析的視頻結構化的最 大不足點在于視頻監控?cái)z像機很難實現目標的辨認

三、利用物聯網感知（電子標簽）實現目標快速準確辨認，實現視頻監控智能化

基于AI實現行為分析（安全帽、口罩等），如何實現目標的快速辨認，實現視頻監控+視頻分析+目標準確辨認：

1.   如何甄別視頻內容中的不同目標（視頻包含了多個人員，如何甄別每個人的身份）

2.   如何基于目標的視頻跟蹤（在多個視頻攝像機覆蓋的區域，實現針對某個目標的實時視頻跟蹤）

3.   如何實現基于視頻目標的歷史錄像的查詢（實現某個目標在若干攝像機視頻錄像資料中的快速錄像搜素查詢）

4.   實現目標的行為分析（抽煙、著裝、安全帽佩戴）同時甄別目標

5.   基于目標的當前視頻及歷史蹤跡查詢（快速查詢某個目標當前的視頻監控圖像，以及查詢?cè)撃繕?biāo)的時間段內歷史視頻圖像）

6.   開放區域基于目標的白名單、黑名單的區域空間目標準入管理（基于目標白名單或黑名單的視頻電子圍欄安全管理）

7.   特殊環境人員及協同人員的作業安全管理（基于目標以及目標準確人數的安全管理）

位置空間賦能視頻監控-通過位置空間賦能，讓視頻監控更加智能、更加便捷

1.   建立空間的位置屬性和視頻對應關系，實現位置空間和攝像機視野空間關聯

2.   基于位置空間感知的電子標簽實現目標快速準確辨認

四、位置空間（場景）和視頻空間（視野）關聯

l  基于地理信息坐標-不能用

        傳統位置空間采用坐標對應方式，室內或區域空間采用專制地圖和相對坐標系；

        視頻空間（視野）本身只有像素的信息，不具備地理信息的概念；實現視頻GIS需要大量的技術工

        作，視頻GIS準確度不夠，體驗效果不佳-視頻GIS技術還在完善中；

        視頻GIS介紹微文：VideoGIS/空間視頻-視頻位置信息結構化

        采用地理信息坐標的方式的場景和視野關聯技術路線不可行

l  基于坐標的電子圍欄-不好用

傳統定位廠家的解決方案，通過在自制的地圖上定義電子圍欄，通過電子圍欄事件關聯視頻攝像機聯動的方式。

坐標定位帶來很多問題，比如地圖的精準測繪、坐標映射、定位基站坐標的精準標定以及三角定位的嚴格苛刻的適用條件等等，導致實際落地情況，基于坐標的電子圍欄并不好用；

微文：UWB電子圍欄好用嗎？

l  基于UWB信號的精細網格化定位

基于UWB信號精細網格化定位：采用深度學習和模糊匹配的先進定位技術，實現任意定義區域的存在性檢測；我司首創UWB高精度定位技術，可廣泛應用于工業現場電子圍欄、作業區域網格化人員管理、空間位置和視頻聯動等場景。

什么是基于UWB信號精細網格化定位？

精細網格化定位是基于區域邊界UWB信號的模糊匹配定位技術。利用UWB信號相對穩定，通過區域邊界UWB信號的深度學習和模糊匹配算法，實現辨別電子標簽進入或離開區域。區域形狀任意定義，區域邊界精度可達30-50厘米，屬于高精度區域定位技術。

精細網格化定位和UWB的TDOA三角定位相比有哪些優勢？相比UWB TDOA，精細網格化定位和有太強的落地性：

1.   首先精細網格化定位和不需要現場地圖繪制，可以脫離現場地圖使用；

2.   其次精細網格化定位部署定位基站的數量不到UWB TDOA 三角定位的三分之一；

3.   精細網格化定位基站無需坐標測繪；

4.   精細網格化定位無需標簽和基站可視，基站只要能收到標簽的UWB信號就可以，定位要求遠低于TDOA三角定位；

5.   精細網格化定位基站部署規則簡單，無需現場勘測；

基于精細網格化定位區域電子圍欄定義和使用更簡單、更準確也更貼近用戶要求；

精細網格化定位和藍牙信標定位相比有哪些優勢？

1.   藍牙信標是一種基于藍牙信號可及的簡單定位技術，優勢就是簡單和成本優勢，但是體驗和使用有很大局限性。

2.   藍牙信號容易受到環境干擾，潮濕環境會導致2.4G的信號強度大大降低

3.   藍牙使用的ISM非授權2.4G頻段，同頻信號干擾嚴重

4.   金屬環境由于信號反射，導致藍牙信號可及的范圍完全未知

5.   基于UWB信號的精細網格化定位是一種高精度區域匹配定位技術，采用深度學習和模糊匹配的先進定位技術，實現任意定義區域的存在性檢測。

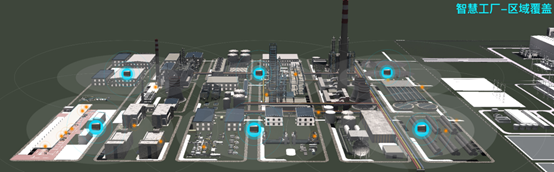

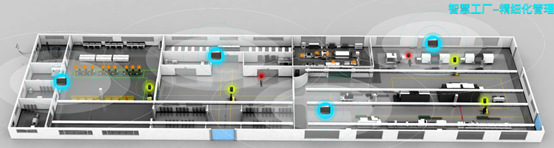

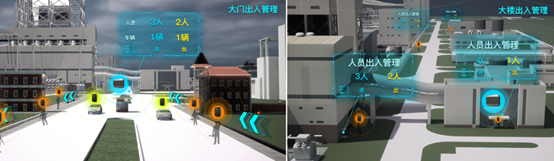

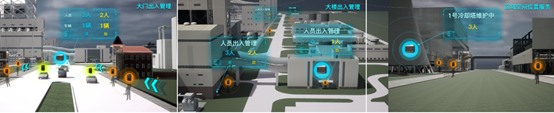

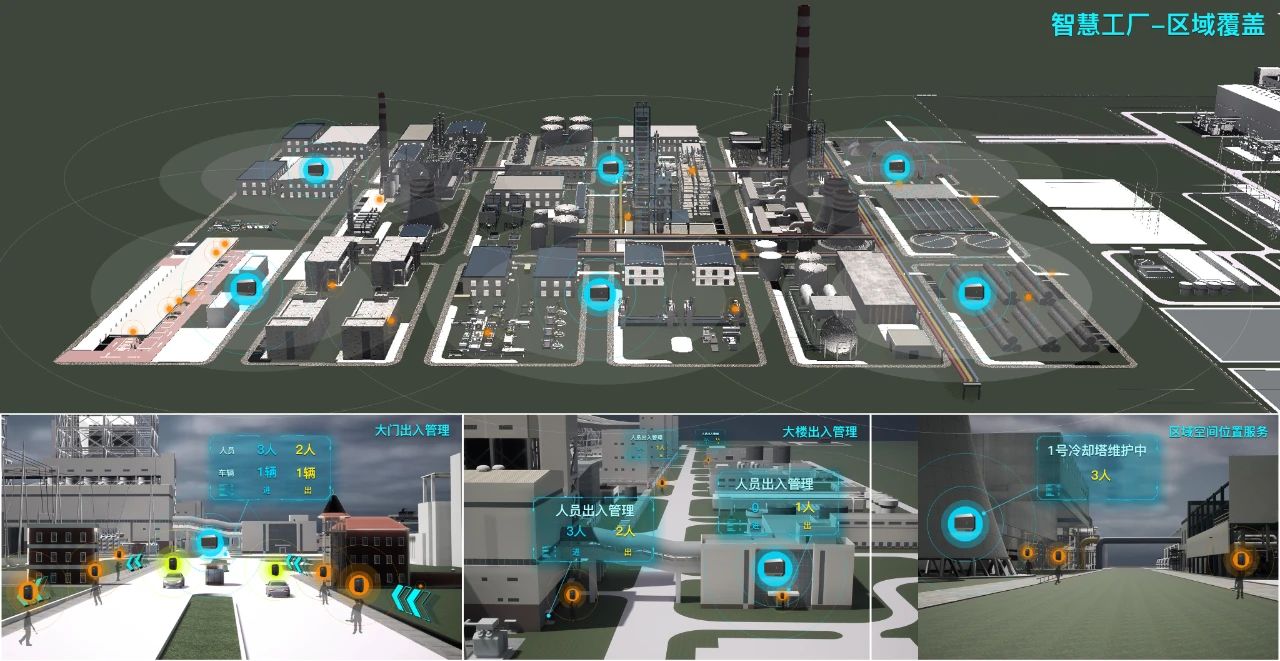

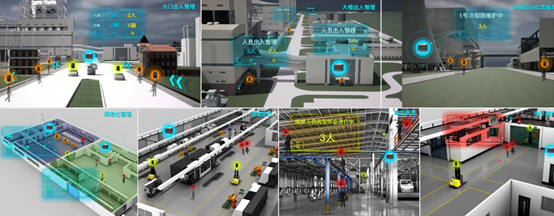

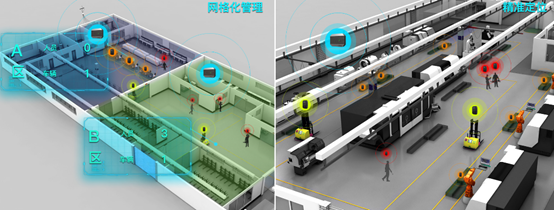

基于UWB精細網格化實現工業現場作業面的人、車、物區域化管理

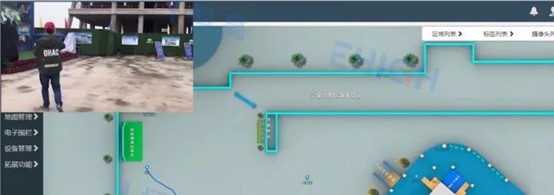

基于UWB精細網格化實現智慧工地智能化管理

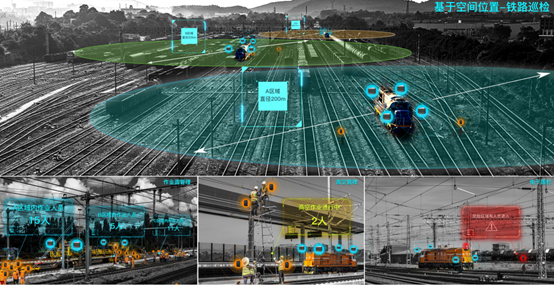

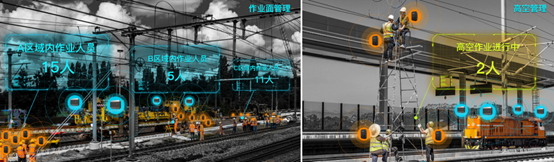

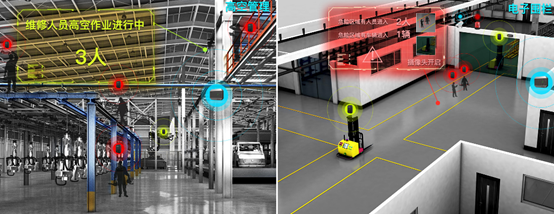

基于UWB精細網格化高空作業及電子圍欄管理

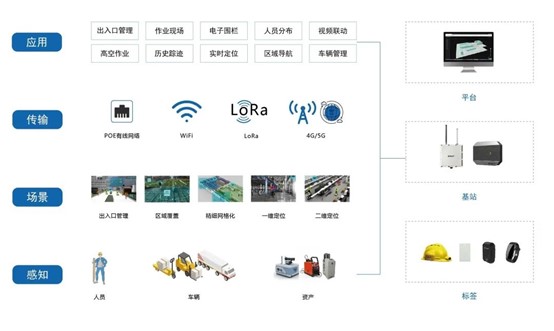

五、基于位置空間+視頻監控的安全管理技術方案

對于一般安全生產管理而言，視頻監控系統都是必須的；相比較位置，現場的視頻包含了更多的內容，用戶的可視化體驗更直觀。視頻監控系統也有很多不足之處：

1.   視頻監控很難做到無死角覆蓋，一般工業現場也不要求，這就造成監管的漏洞；

2.   大量的視頻監控?cái)z像機給實時監控帶來巨大繁瑣工作，期望是事件觸發方式的監控，同時也期望可以基于目標的方式調取實時視頻監控；-目前視頻監控做不到

3.   大量的視頻監控錄像也給查找錄像帶來巨大繁瑣工作，只提供簡單的基于時間+攝像機編號的錄像回放方式無法滿足智能檢索錄像的需要；用戶希望可以基于目標的錄像資料查詢-目前視頻監控做不到

4.   視頻監控系統都支持視頻電子圍欄告警，但是由于無法實現目標的辨認，導致不支持基于白名單和黑名單的視頻電子圍欄；-不支持白名單/黑名單的電子圍欄對于工業現場管理以及區域管理不適用。

5.   類似區域?qū)崟r(shí)以及歷史熱力圖、目標蹤跡等應用，更是視頻監控系統望塵莫及。

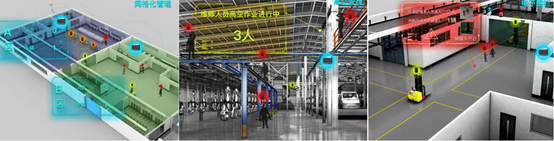

基于攝像機視野和UWB精細網格化關聯，賦能視頻監控

l  現場部署攝像機的同時，部署UWB信號基站（無需標定、無需可視）；

l  結合攝像機視野，采用電子標簽現場定義UWB信號精細化網格；

1.   網絡攝像機（固定）對應一個或多個精細化網格

2.   網絡攝像機（球機）預置位對應一個精細化網格

l  基于標準 Onvif的Profile M實現視頻內容結構化傳輸及存儲

1.   部署NVR存儲網絡視頻同時存儲精細化網格結構化數據（目標的進、出及當前網格目標信息等）

2.   結合Onvif  Profile S和Profile M標準接口，第三方應用同時調用實時或歷史視頻流和對應的精細化網格結構化數據

3.   實時或歷史視頻解碼展示同時展示精細化網格內容（目標信息）
