雷達分辨率：雷達的精 確度有多高？

距離 分辨率

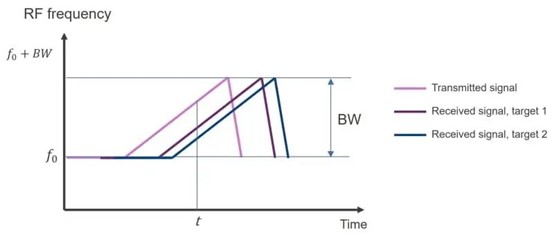

雷達的距離分辨率定義為區分位于相同角方向（方位）但距雷達不同距離的不同目標的能力。兩個目標反射的信號在時域中移動。

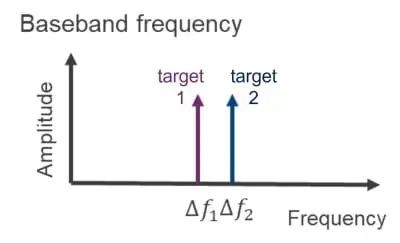

執行 FFT（快速傅里葉變換）后，獲得與每個目標相對應的兩個單獨的基帶頻率（頻移）。

兩個目標越接近，基帶頻率Δf 1和Δf 2之間的差異越小。在某一時刻，雷達系統將無法再將它們分開。這一最小頻移/距離對應于一個 FFT bin。在觀察時間T c內可解析的最小頻率差 Δ f為：

可以通過增加觀察時間來改善（即最小化）Δf。
目標之間的距離 Δ R與 Δ f直接相關：

其中c是光速。
其中S是發射的雷達信號的斜率（線性調頻頻率，單位為 Hz/s）。由于帶寬是信號斜率與其持續時間的乘積，因此距離分辨率 d res可以寫為信號帶寬的函數：

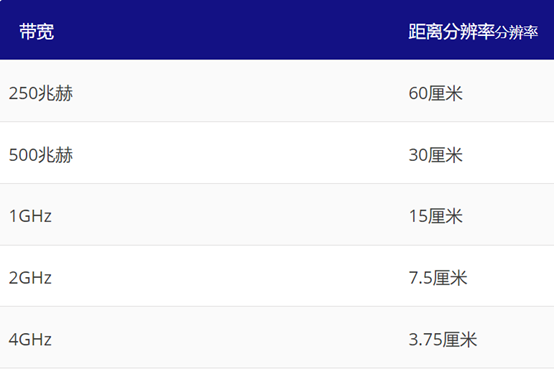

因此，雷達芯片的帶寬將直接影響可實現的距離分辨率：

需要高分辨率的應用（例如成像雷達）將需要大帶寬。然而，其他應用（例如遠程雷達）不需要厘米數量級的精度，因此較小的帶寬就足夠了?？紤]這一點很重要，因?yàn)樽?大雷達范圍與帶寬成反比：

對于給定的采樣率F s，增加帶寬將減小檢測范圍。

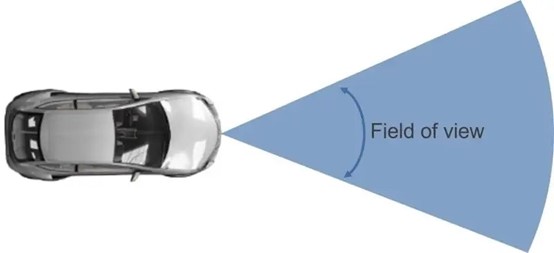

視野

以明確的方式確定目標（方位）的方向也很重要。這只能在雷達的視場 (FOV) 內實現，視場定義了雷達在方位角（水平面）和仰角（垂直面）的角度覆蓋范圍。

汽車?yán)走_(dá)使用多個接收天線來確定反射信號的到達角 (AoA)，從而確定障礙物的角位置。因此，天線陣列的幾何形狀將成為視場的限制因素。

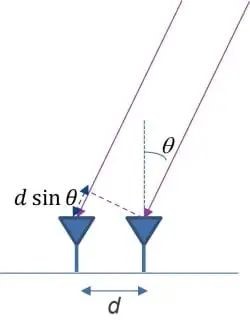

如果考慮單個發射天線，則視場角將由接收天線的幾何形狀和輻射特性決定。讓我們考慮兩個接收天線相距距離 d 的情況。

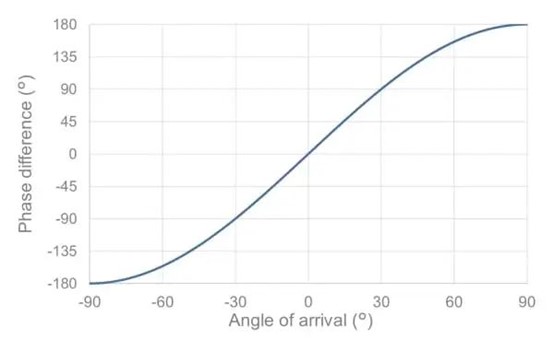

可以通過比較每個天線接收到的信號的相移來計算信號的到達角。接收信號的相移取決于頻率（波長）和天線之間的距離，如圖 6 所示：

圖像

(5)到達角的明確測量的角度范圍是相位差從-180°到+180°單調變化的范圍，因此從純幾何角度來看，理論FOV由下式給出：

圖像

(6)當可以檢測到從 -90° 到 +90° 的所有到達角度時，即可實現最 大視場角。這是當天線之間的距離等于工作頻率下波長的一半時的情況，即：

對于 77GHz 的汽車?yán)走_(dá)，可以使用天線之間大約 2mm 的間距來最 大化理論 FOV。這是假設所使用的天線是各向同性輻射器的情況。在現實生活中，視野將進一步受到天線輻射方向圖的限制。

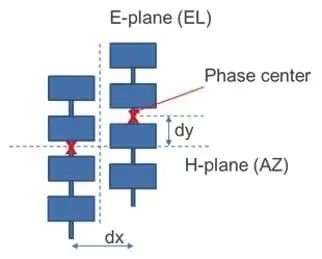

現在讓我們考慮接收天線是兩個均勻的線性貼片陣列，如圖 8 所示。

在這種情況下，方位角上的天線方向圖很寬（相當于貼片天線），因此其對FOV的影響有限。主要的限制效應是行之間的間隔 dx，并且 FOV 可以使用等式計算：（6）。

對于仰角 FOV，垂直行中的所有貼片都被視為單個天線。為了計算理論視場，我們需要考慮行的相位中心（即，行的總輻射起源的假想點）。理論視場角將受到每個垂直行相位中心之間的垂直間距 (dy) 的限制。如果這種間隔是半個波長，原則上我們可以獲得最 大視場。然而，在這種情況下，天線的半功率波束寬度 (HPBW) 要小得多 (~20° - 25°)，因此無法在天線波束之外進行檢測。在這種情況下，輻射方向圖將成為 FOV 的限制因素。

角度分辨率

與距離分辨率的情況一樣，能夠區分放置在不同角度（方位）但距離相同的兩個單獨目標也很重要。這里，由于信號延遲引起的頻移不能用于識別來自每個目標的信號。同樣，需要特殊的分集，在不同位置使用多個天線。

角分辨率θ res表示雷達可以解析的最小角距。對于單個發射天線，可以計算為：

N是接收天線的數量，θ是到達角。對于接近視軸方向的軸承，角度分辨率最 大（θ = 0°）：

如果我們考慮將天線分開，以最 大化FOV，則角分辨率將與頻率無關，并且僅由接收天線的數量決定。

因此，可以通過增加天線數量來提高分辨率。這只能通過向雷達 MMIC 收發器添加更多通道來實現。通過使用多個發射天線進行MIMO（多輸入、多輸出）和超分辨率后處理，可以進一步提高分辨率。

結論

在本條目中，介紹了決定雷達系統精度的參數。距離分辨率與雷達收發器的性能直接相關，而角度分辨率和視場也取決于雷達系統中使用的天線的幾何形狀。
